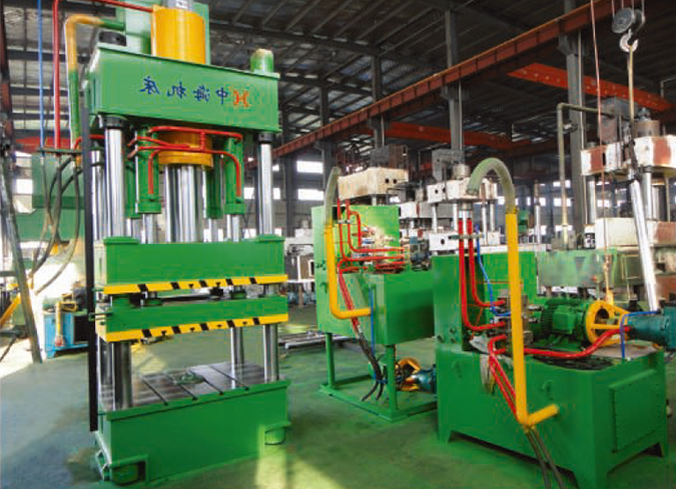

YZH28系列四柱双动薄板拉伸液压机

本款型油缸机为双动板料伸展油缸机，专门适宜废金属黄板零件图的伸展轧制、翻边、屈曲和冷挤压接制作作流程，也要用于正常压接制作制作流程。享有空程速度快、利用率高、能源消耗小、压边力和伸展力均可调等特征，是板料轧制的梦想生产设备。

立即咨询服务支持

产品介绍

性能与特点：

● 本系列液压机为双动薄板拉伸液压机，特别适用金属黄板零件的拉伸成形、翻边、弯曲和冲压工艺，也可用于一般压制工艺。

● 本系列液压机液压系统采用二通插装阀，电气系统采用PLC控制，操作方便可靠。

● 本系列液压机具有空程速度快、效率高、能耗小、压边力和拉伸力均可调等特点，是薄板成形的理想设备。

产品参数

技术参数		单位	型号
技术参数		单位	YZH28- 100	YZH28- 160	YZH28- 160C	YZH28- 200	YZH28- 315	YZH28- 500	YZH28- 630
拉伸滑块拉伸力		KN	1000	1600	1600	2000	3150	5000	6300
压边滑块压边力		KN	400	400	600	800	1000	1600	2400
拉伸滑块回程力		KN	250	300	300	300	630	850	800
压边滑块回程力		KN	250	250	300	500	700*600	900*800	200*1000
压边滑块中心孔尺寸		mm	25	25	25	25	25	25	25
液体最大工作压力		Mpa	1000	1100	1200	1400	1600	2000	2200
拉伸滑块距工作台面最大距离		mm	700	750	800	900	200	1300	1500
压边滑块距工作台面最大距离		mm	600	700	700	700	800	900	900
拉伸滑块最大行程		mm	200	250	300	350	400	500	500
压边滑块最大行程		mm	720	750	750	900	1250	1400	1500
拉伸滑块有效尺寸	左右	mm	580	640	640	900	1200	1400	1500
拉伸滑块有效尺寸	前后	mm	720	750	750	900	1250	1400	1500
工作台有效尺寸	左右	mm	580	640	640	900	1200	1400	1500
工作台有效尺寸	前后	mm	≥100	≥100	≥100	≥100	≥100	≥100	≥100
拉伸滑块速度	快速下行	mm/s	15	15	-15	≥15	10-16	≥15	10-45
	拉伸下行	mm/s	≥80	≥80	≥80	≥80	≥45	≥70	80
	回程	mm/s	≥50	45	≥55	≥60	≥30	≥70	80
压边滑块速度	下行	mm/s	≥80	75	≥90	≥100	≥25	≥120	120
压边滑块速度	回程	mm/s	2030	2030	2030	2550	4300	5000	6200
机器外型尺寸	左右	mm	1200	1200	1200	1500	2000	2000	2200
	前后	mm	3670	4000	4092	4890	6025	7082	8700
	总高	mm	3670	4000	4092	4130	5240	6000	7200
电机功率		KW	7.5	7.5	15	18.5	22	45	74
